Дызайн і пабудова сістэм корпуса лёгкай сталі

У апошнія гады структура лёгкай сталі шырока выкарыстоўваецца ўСклад сталёвай канструкцыі, выставачныя залы невялікіх сталі, выставачныя залы,Кантэйнерныя дамыі офісныя будынкі з -за яго нізкага спажывання сталі, кароткага дызайну і часу ўстаноўкі і высокай індустрыялізаванай вытворчасці. Гэта спрыяла развіццю сістэмы корпуса сталёвай структуры ад унітарнага да дыверсіфікаванага, што, у сваю чаргу, выклікала змену новых ідэй дызайну і новых метадаў будаўніцтва.

Сістэма агароджы лёгкай сталёвай канструкцыі ў асноўным ўключае ў сябе сістэму сцен, дах, асвятленне, абгортку краю і мігаценне, бавоўна для захавання цяпла і г.д. Сістэма корпуса з'яўляецца найбольш важнай часткай лёгкай сталёвай канструкцыі. Сістэма корпуса - адзін з найважнейшых кампанентаў лёгкай сталёвай канструкцыі, якая вызначае дэкаратыўны выгляд будынка, гідраізаляцыі і захавання цяпла будынка.

1 、 Дызайн і пабудова даху і насценных сістэм

1.1 Класіфікацыя сістэмы корпуса каляровай пласціны

Каляровая пласціна дзеліцца на: аднаслаёвую пласцінку, сэндвіч-панэль EPS, каляровая сталёвая пласціна BHP, насценная панэль GRC, поліурэтанавая сэндвіч-панэль, шкляная шэрсць на сайтавай кампазіцыйнай панэлі, панэль для рок-ваты ў адпаведнасці з кампазіцыяй.

У адпаведнасці з рэжымам будаўніцтва дзеліцца на: Гатовыя кампазітныя панэлі, кампазітныя панэлі сайта. Рэжым падключэння на дошцы палявых кампазіцый дзеліцца на: дошку на каленях, дошка ўкусу, дошка з цёмнай спражкай.

Згодна з матэрыялам, дзеліцца на: ацынкаваную каляровую пласціну, тытанавая пласціна, алюмініевая сталёвая пласціна з цынку, алюмініевая пласціна з пласцінай пласціны, пласціна з нержавеючай сталі, медная пласціна.

1.2 Дызайнерскія меркаванні

Палявая кампазітная пласціна з -за яго нізкай кошту апрацоўкі і будаўнічай тэхналогіі больш спелая, таму ў структуры лёгкай сталі шырока выкарыстоўваецца. Каляровая пласціна даху з ацынкаванай фарбай таўшчынёй 0,376T і 0,5 Т.

Нахіл даху ўплывае на разгрузку дажджавой вады на даху, у канструкцыі схілу даху варта прымаць 1/8-1/20, у зоне большай дажджавой вады варта прымаць большае значэнне (гл. CECS102: 98), акрамя схілу даху і выкарыстання тыпу даху, звязанага з агульным выкарыстаннем уздзеяння нагор'яў для пазногцяў, якія маюць вялікія патрабаванні да даху.

Панэль даху з вялікім прамежкам даху павінна быць выкарыстана схаванай зашпількай каляровай сталёвай пласцінай. У вялікай колькасці інжынерных прыкладанняў каляровая сталёвая пласціна схаванага мацавання паказвае наступныя перавагі: (1) Пазбягайце розніцы тэмператур, выкліканай празмернай дэфармацыяй панэлі даху, шрубы самастойна адключаюцца. (2) У дажджлівай вобласці, вобласць тайфуна, якія падвяргаюцца ўздзеянню самастойных спраў у дэфармацыі тэмпературы, вібрацыі ветравой нагрузкі, старэння гумавага кілімка, вельмі лёгка выклікаць карозію і ўцечку вады, выкарыстанне схаванага мацавання каляровай сталёвай пласціны можна пазбегнуць вышэйзгаданай сітуацыі. Для даўжыні адзінкавага схілу, якая перавышае 60 метраў даху, неабходна апрацаваць на дзве дошкі, утварэнне пашыральных суставаў паміж дошкамі, з падключэннем да чахоля тэта, вокладка тэта можа слізгаць з каляровай пласцінай, можа вырашыць праблему дэфармацыі тэмпературы.

1.3 Меры засцярогі будаўніцтва

У будаўніцтве, для вялікага прамежку даху, каляровая пласцінка мае патрэбу ў цэлым кавалачку пліты для ліцця, таму што пласціну для пад'ёмніка крана лёгка выклікаць дэфармацыю пліты, таму ўстаноўка звычайна не выкарыстоўвае кран, больш колеру, каб прыняць пад'ём лябёдкі.

2 、 Канструкцыя і канструкцыя з асвятленнем палоскі

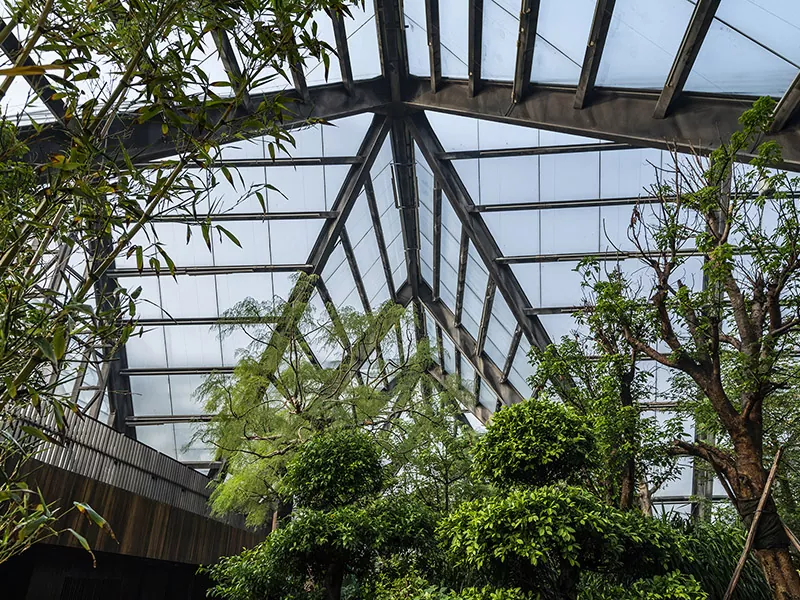

Асвятляльная дошка ў адпаведнасці з матэрыялам дзеліцца на шкла, армаваную поліэфірнай дошкай, полікарбанат, выраблены з сотавай або цвёрдай пласціны і г.д.

Розныя панэлі асвятлення маюць розныя метады фіксацыі, панэлі асвятлення з полікарбаната з выкарыстаннем алюмініевых зашпілек, панэлі асвятлення хвалі з выкарыстаннем кранштэйна для асвятлення і шруб для самастойнага ўздзеяння для падлучэння і выпраўлення, а затым герметызацыі клею. Размяшчэнне пласціны, якая адлюстроўвае святло, звычайна ўсталёўваецца ў сярэдзіне пралёта. Асвятляльная дошка і падлучаныя шрубы для самакіравання, павінна быць вокладка. Сонечная пласціна гарачая і халодная дэфармацыя вялікая, простая для самастойнага пакрыцця пазногцяў, таму сонечная пласціна ў пазногцях самастойна адчыняецца ў большай адтуліне. Пры ўсталёўцы светлавых панэляў, каб разгледзець пашырэнне і скарачэнне светлавых панэляў.

Lighting board in 12m or less without lap, more than 12m need to lap, lap length of 200-400mm, lap at the application of two sealant, transverse lap does not need to edge, longitudinal color plate lap depends on the type of plate, ordinary compression molded steel plate, generally do not test false edge, directly with the color plate and the color plate with self-tapping nails, and the application of sealing sealant, the bite of the board need зрабіць краю.

Асвятляльная дошка падоўжнай даўжыні Напрамак колаў павінен быць усталяваны ў сандалавай паласе каля гідраізаляцыі даху, які павінен быць выкарыстаны герметычным пакрыццём, паверхня герметызатара лёгка старэе; круг пры дапамозе двух вадзяных цэменту ў сярэдзіне белага або бясколернага герметыка.

Lighting board lateral color plate lap: open type screw roof panel or dark type buckle roof panel, light board should be reserved board effective width, in the light board crest with long self-tapping screws fixed, taking into account the thermal expansion and contraction of the light board is not the same, should be used to pre-punched light board processing (8mm holes appropriate), self-tapping screws need to be placed under the strengthened waterproof washer, to prevent Светлавая дошка цеплавое пашырэнне і скарачэнне шруб пасля парэпання.

3 、 Уцяпляльная шэрсць

Уцяпляльны бавоўна мае скальную вату, шкляныя валакна і іншыя матэрыялы, ізаляцыйны бавоўна мае выдатныя цеплаізаляцыйныя ўласцівасці, зручнасць будаўніцтва і ўстаноўкі, эфект эканоміі энергіі - выдатны, нізкая цеплаправоднасць і іншыя характарыстыкі. У цяперашні час дахавая сістэма ўнутранай сталёвай канструкцыі прымае: (1) сталёвая драцяная сетка+алюмініевая фальгавая ізаляцыя бавоўна+адна каляровая пласціна; (2) Падвойная каляровая пласціна+ізаляцыйная бавоўна і іншыя два спосабы.

Далей у асноўным уведзена драцяная сетка + алюмініевая фальгавая ізаляцыя бавоўна + аднаразовыя метады будаўніцтва даху.

Stainless steel wire or galvanized wire cross pull out diamond or rectangular shape, with 215 cm long self-tapping nails fixed in purlin, laying glass wool rolled felt, aluminum foil face to the indoor side, perpendicular to the purlin, in the eaves of the two sides of the more left about 20 cm of the rolled felt, with double-sided tape will be fixed in the outermost Гільяцін на пурліне. Выкарыстоўвайце зарэзерваваныя 20 сантыметраў шпону для акантоўкі шкляной ваты. Звярніце ўвагу на напружанне шкляной ваўнянай ваты, выраўноўванне, жорсткія суставы паміж рулонамі, падоўжнай патрэбай у колах, у глупствах павінны быць размешчаны колы. Згодна з патрэбамі праекта, каб пазбегнуць генерацыі халоднага моста, можна ўлічваць у цвёрдым ізаляцыйным матэрыяле Purlin Pad.

4 、 Валасы і софты

Эўвс можна падзяліць на знешнія дрэнажныя карніны, унутраныя дрэнажныя карніны і вольны вострыя вадасцёку ў трох формах у залежнасці ад структуры. Прыярытэт можа быць нададзены выкарыстанню формы вольнага і вонкавага дрэнажу. У адпаведнасці з матэрыяльнымі пунктамі ёсць вадасцёк з нержавеючай сталі, смажаны сталёвая пласціна, каляровая пласцінка. Карадак у якасці асноўнай сістэмы дрэнажу даху вызначае дождж і вылучэнні з снегам, пабудаваўшы дах нармальнага выкарыстання функцый.

Малюнак 2 Знешні дрэнажны вадасцёк

За межамі дрэнажнага франтона з -за прафілактыкі ўцечкі, нізкая кошт, у праекце таксама можна шырока выкарыстоўваць. Па -за дрэнажнай вадасцёкам у асноўным прымаецца каляровая пласцінка. Будаўніцтва каляровай пласціны не трэба падтрымліваць яго структурныя кампаненты, сценка жолаба можа быць непасрэдна блізка да знешняй сценкі, усталяванай на апоры сцяны, на дахавых панэлях на выцягнутых раздымах, выбраных на знешняй сценцы вадасцёку, участкі муха перасякаюцца адзін з адным, выкарыстоўваючы хадаткі для злучэння і ўшчыльнення ўшчыльнення. Працы можна выкарыстоўваць у практыцы, паказанай на малюнку 2.

Малюнак 3 Практыка акантоўкі і мігцення

5 、 Акантоўка і міргае

Акантоўка і міргаючы не толькі акрэсліваюць лініі будынка, якія ўплываюць на эстэтычную ступень будынка, у той час як структурна звязваючы будынак у цэлую, ветраную, дажджавую, так што будынак быў больш трывалым. Падрабязнасці глядзіце на малюнку 3.

6 、 Звод і высновы

Структура лёгкай сталі шырока выкарыстоўваецца ў фабрычных будынках, невялікіх выставачных залах і офісных будынках з -за яго нізкага спажывання сталі, кароткага часу ўстаноўкі і дызайну і высокай ступені прамыслова развіты. У сістэме агароджы часта выкарыстоўваецца каляровая сталёвая пласціна, даследаванні падводзяцца да канструкцыі і будаўнічага вопыту ў тэхнічным абслугоўванні сталёвых пласцін, вылучэнне эканамічнай і разумнай структуры вузла, а будаўнічая праграма мае важнае практычнае значэнне.

Для вонкавай пласціны тыпу падлогі павінна надаць перавагу выкарыстанню цёмнай зашпількі каляровай апрацоўкі сталёвай пласціны, можа пазбегнуць дэфармацыі розніцы тэмператур, выкліканай шрубай самастойнага ўздзеяння, зрэзана, у той жа час можа пазбегнуць у дажджлівай вобласці, вобласць тайфуна, які выкрываецца самастойна, які выкідвае дэфармацыю тэмпературы, вібрацыя нагрузкі ветру, старэнне гумавага кілімка, выкліканае карозінам пліты і феноменом уцечкі вады.

Дызайн і будаўніцтва асвятляльнай дошкі павінны звярнуць увагу на яго цеплавое пашырэнне і скарачэнне, асвятляльную дошку і падключэнне да пазногцяў для самастойнага ўздзеяння павінны мець вокладку. У той жа час звярніце ўвагу на яго адрозненні з каляровай сталёвай пласцінай. Асвятляльная дошка павінна быць папярэдне прабітай (8-мм адтуліну адпаведная).

Каб пазбегнуць генерацыі халоднага моста, вы можаце разгледзець накладную кампазітную дошку цвёрдай ізаляцыі на пурліне.

У паўночным рэгіёне з невялікай дажджом, і праект не патрабуе высокага ўзроўню карнізаў, рэкамендуецца выкарыстоўваць вольныя карнізы. Яго ўцечка добрая, кошт нізкі, у праекце шырока выкарыстоўваецца.
